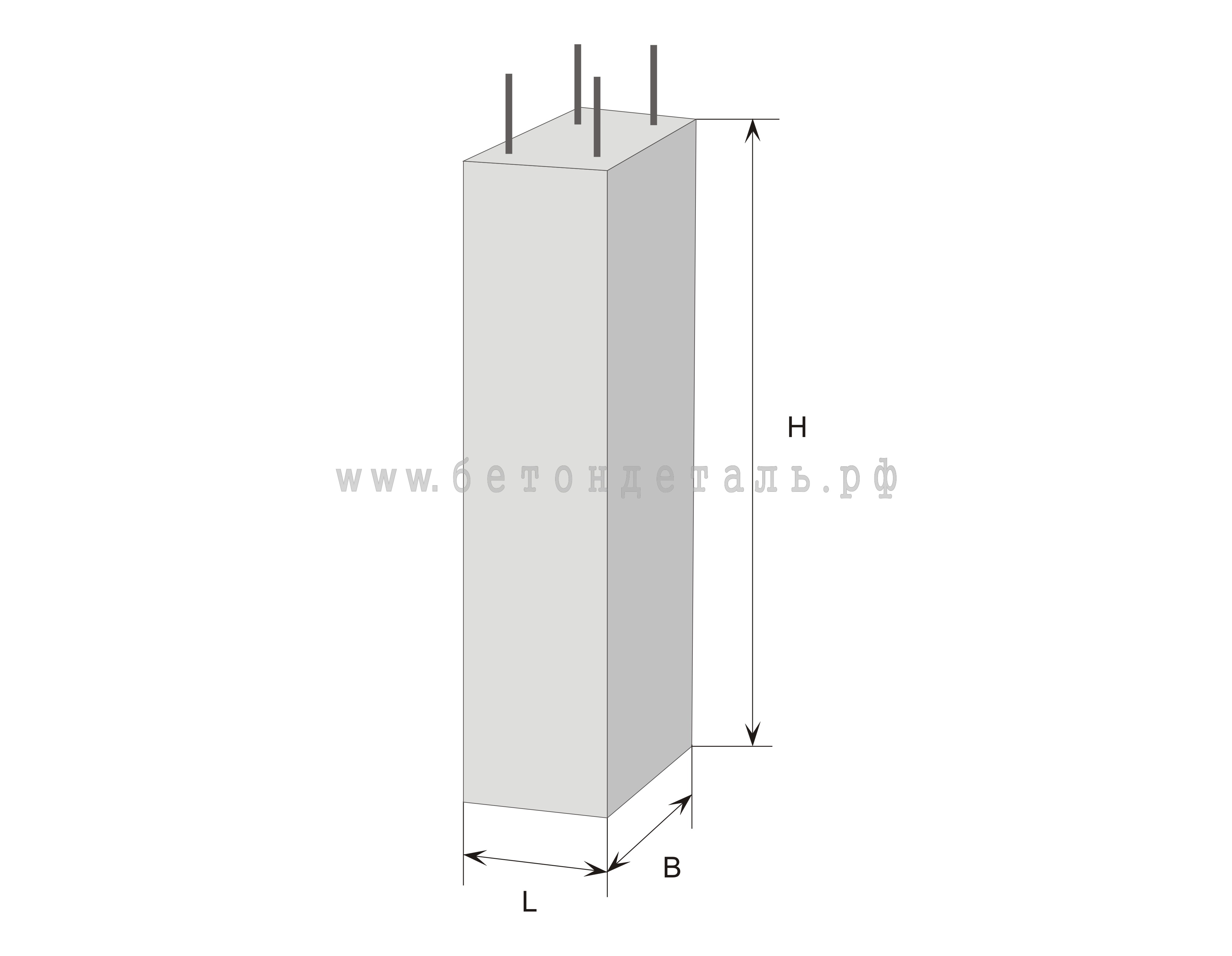

Стойка фундамента СФ 1-Н
| Параметр | Значение |
|---|---|
| длина | 400 мм |
| ширина | 400 мм |
| высота | 1800 мм |
| вес | 675 кг |
| серия | 3.407-115 |
| Норма погрузки на машину (20 тн) | 29 |
Краткая информация
Стойка фундамента СФ 1-Н представляется собой железобетонное изделие квадратного сечения, которое является элементом сборного фундамента опоры ЛЭП тип Вл номинальным напряжением 35-500 кВт. Стойка соединяется при помощи болтов с плитой основания. Преимущество составных фундаментов в удобстве транспортировки, а также в возможности подобрать оптимальные размеры.
Производство
Стойки фундамента СФ 1-Н изготавливаются методом виброформования из бетона марки 400. Имеют показатель по морозостойкости от F 150, по водонепроницаемости - не менее W4. Изделия армируются горячеткаными сталями класса А-I и А-III. В комплекте со стойками также изготавливаются подпятники, которые выпускаются отдельно и привариваются при монтаже.
На поверхности изделий не допустимо наличия трещин и сколов, недопустимо обнажение концов арматуры. Максимальная ширина усадочных трещин не должна превышать 0,2 мм. Допустимые отклонения по длине не должны быть более чем 15 мм, по сечению - не более 7 мм, отклонения по плоскости - в пределах 30 мм в любую сторону.
Маркировка
Маркировка стоек фундамента СФ 1-Н представлена условным обозначением типа изделия и порядкового номера.
СФ - стойка фундаментная;
1 - типоразмер;
Н - наличие закладных деталей.
Транспортировка и хранение
Стойки фундамента СФ 1-Н укладываются штабелями высотой не более 2.5 м, торцами обращенными на одну сторону. Ряды изолируютсядруг от друга деревянными прокладками, которые распологаются возле монтажных петель.
