Ригели анкерные

НаименованиеДлинаШиринаВысота
АР 3 2400 × 190 × 750 мм2400 мм190 мм750 ммЦена: Рассчитать стоимость
АР 4 3500 × 250 × 750 мм3500 мм250 мм750 ммЦена: Рассчитать стоимость
АР 5 3000 × 200 × 400 мм3000 мм200 мм400 ммЦена: Рассчитать стоимость
АР 6 3500 × 200 × 500 мм3500 мм200 мм500 ммЦена: Рассчитать стоимость
АР 7 2000 × 200 × 300 мм2000 мм200 мм300 ммЦена: Рассчитать стоимость
АР 8 6000 × 350 × 640 мм6000 мм350 мм640 ммЦена: Рассчитать стоимость
Р 1 А 3000 × 200 × 400 мм3000 мм200 мм400 ммЦена: Рассчитать стоимость
Документы:

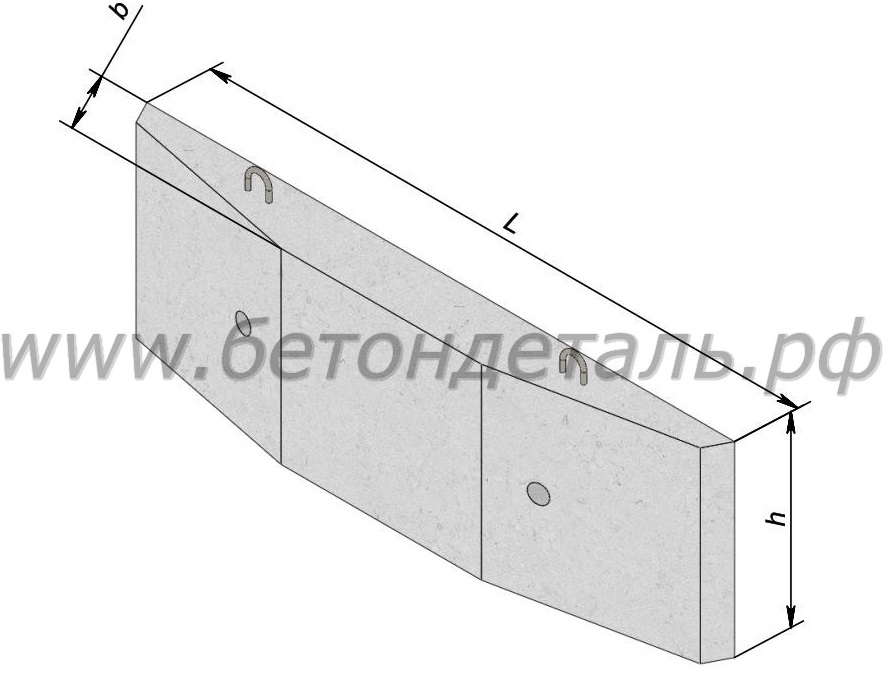

Ригели анкерные Серия 407-115 вып 5 - это железобетонные изделия в форме трапеции, которые применяются для увеличения площади поверхности фундамента ,таким образом  увеличивая несущую способность конструкции. Анкерные ригели служат для закрепления подножников фундаментов, а также цилиндрических и квадратных стоек. Анкерные ригели могут различаться по типу сечения, существуют прямоугольные, тавровые и двутавровые, а также поперечные анкерные ригели. Железобетонные анкерные ригели наиболее часто используются  в  строительстве линий электропередач в г. Челябинск, однако изделия данного типа могут применяться и для других видов сооружения. Ригели АР используются  для возведения многоэтажных и монолитных зданий. При использовании анкерных ригелей для возведения опор ЛЭП  максимальная нагрузка на опору увеличивается в несколько раз, благодаря этому увеличивается устойчивость опоры, тем самым сводя на минимум опасность опрокидывания.



Производство

Производятся анкерные ригели из высокопрочного тяжелого бетона марки М300. Отличительной особенностью бетона, из которого изготавливают анкерные ригели, является его водонепроницаемость и высокая морозостойкость, которые позволяют уменьшить риск появления разрушения конструкции от воздействия грунта, агрессивных химических веществ и атмосферных осадков. Помимо высокопрочного бетона, для придания прочности ригелям, используют армирование в виде каркасных сваренных конструкций, произведенных из горячетканной стали. В связи с тем, что анкерные ригели эксплуатируются в достаточно сложных климатических условиях и подвергаются постоянному воздействию агрессивной внешней среды, все арматурные конструкции и другие закладные изделия обрабатываются специальными антикоррозионными веществами, которые защищают их от образования ржавчины и дальнейшего разрушения бетона.

Для удобства проведения погрузочно-разгрузочных работ, а также для удобства монтажа, конструкцией анкерных ригелей предусмотрено наличие специальных монтажных петель.

Контроль качества

К качеству анкерных ригелей подходят тщательнейшим образом. Поверхность бетона анкерных ригелей не должна содержать трещин. Не должно быть мест обнажения арматуры.

Монтаж

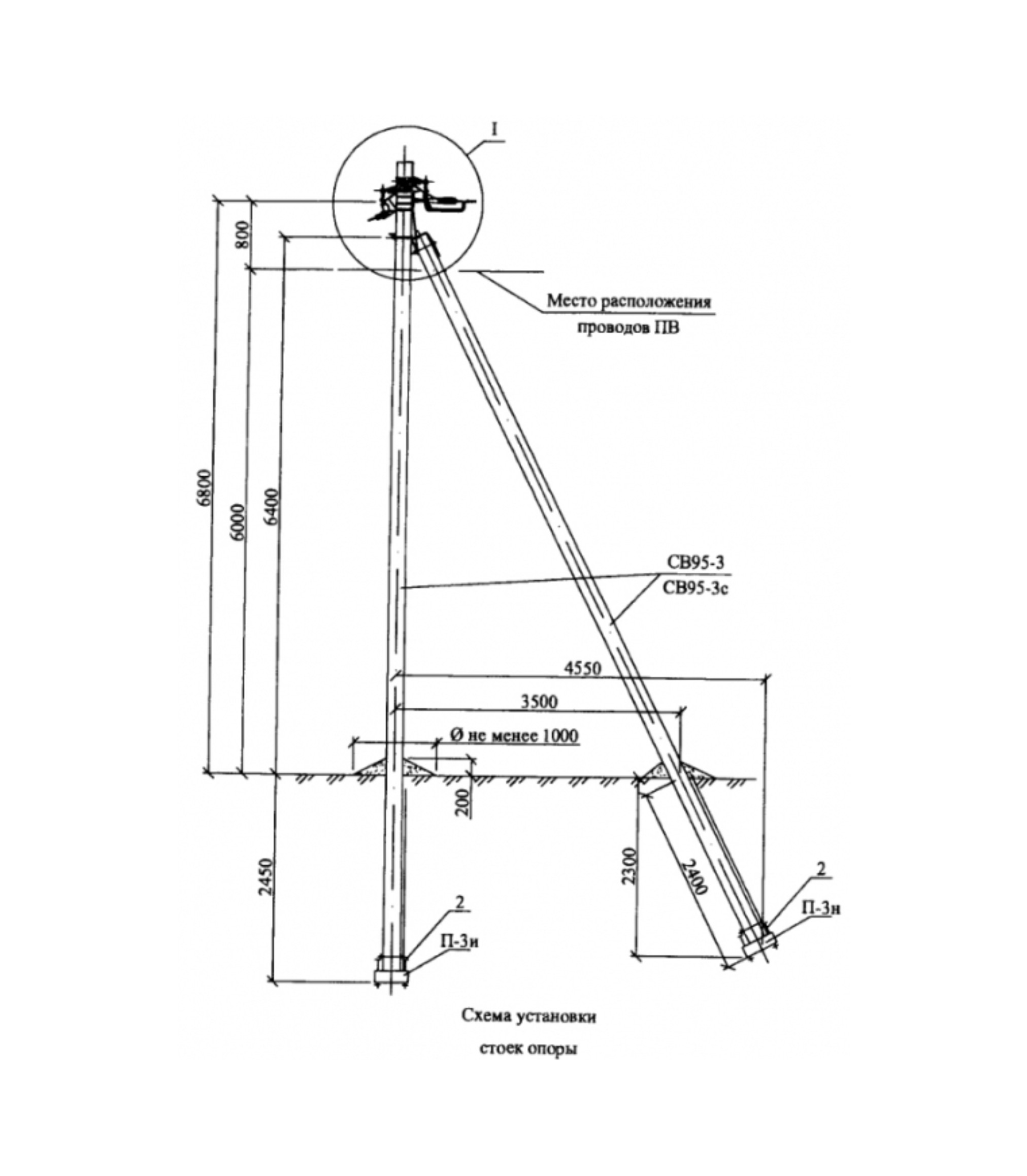

На первоначальном этапе опоры ЛЭП устанавливаются в грунте с песчано-гравийной смесью. Далее в подземной части опоры фиксируются анкерные ригелей качестве надежной опоры для сооружения. Фиксация конструкции осуществляется с помощью хомутов, полухомутов или сквозных болтов.

Маркировка

Маркировка анкерных ригелей представляет собой цифробуквенный набор, включающий  себя условное обозначения наименование изделия и типоразмер.

В качестве примера рассмотрим анкерные ригели АР-3, где: АР-анкерный ригель и цифра «3»-типоразмер изделия.

Транспортировка и хранение

Хранить анкерные ригели рекомендуется в горизонтальном положении - штабелями, высота которых не должна превышать 2,5 метров. Под анкерные ригели укладываются специальные деревянные прокладки. В ходе транспортировки анкерные ригели должны быть надежно закреплены. Изделия  должны разгружаться бережно исключая метод сбрасывания.

Железобетонные изделия, поставляемые компанией ООО «Бетондеталь» производятся по всем нормам и требованиям ГОСТ, имеют всю необходимую документацию и проходят жесткий контроль качества.
