4ФБС 24-8

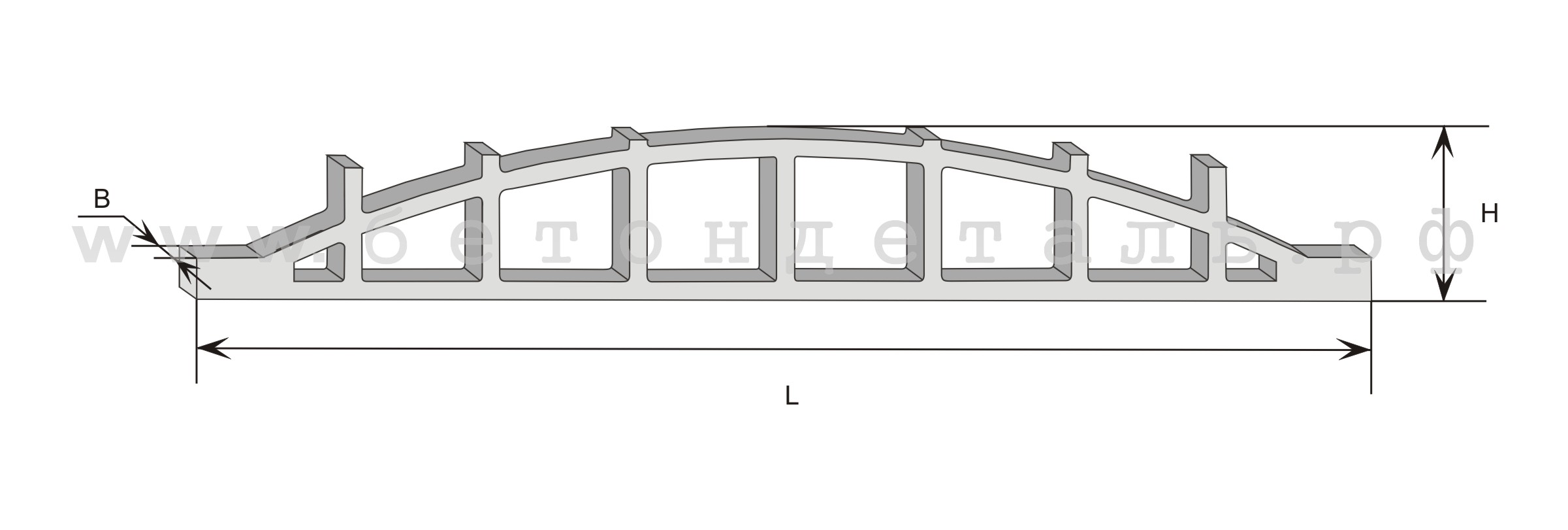

Чертеж изделия:
Характеристики изделия:
ПараметрЗначение
длина23940 мм
ширина280 мм
высота3300 мм
вес14250 кг
серия1.463.1-3/87
Норма погрузки на машину (20тн)1 (негабарит)
Цена:
Рассчитать стоимость

Краткая информация

Железобетонные безраскосные фермы 4ФБС 24-8 — это каркасные конструкции, представляющие собой, соединенные между собой стрежни. Железобетонные фермы — это одни из основных конструктивных элементов, позволяющих возводить одноэтажные здания. Данные изделия предназначены для создания крыши. Железобетонные фермы 4ФБС 24-8 применяются для покрытия зданий со скатной кровлей.

Также фермы применяются для перекрытия больших пролетов. Стропильные фермы поддерживают настил кровли и перекрывают сами пролеты. Фермы предназначены для покрытия сооружений с пролетами шесть, девять, двенадцать, восемнадцать и двадцать четыре метра.

Вертикальные части конструкции фермы называются стойками, наклонные расколами они образуют решетку. Места соединения элементов конструкции называются узлами. Решетка состоит из раскосов и стоек. Пояса работают на изгиб, а элементы фермы на осевые усилия. Некоторые узлы можно рассматривать как шарнирные, потому что жесткость улов не всегда действует на работу общей конструкции. Примыкание в узлах делается с помощью фасонок — ими скрепляются одни элементы с другими.

Фермы обладают противопожарными качествами, которые придают изделию высокий уровень безопасно при использовании данных изделий при возведении зданий. Стропильные железобетонные фермы предают конструкции прочность и жесткость, долговечность и устойчивость.

Производство

Железобетонные фермы 4ФБС 24-8 производятся из тяжелого и легкого бетона, специально созданного для данного типа конструкций, класса В30-В50. Армирование ферм зависит от ее длины. Например, фермы длиной более девятисот сантиметров армируются предварительно напряженной арматурой. Процесс изготовления ферм осуществляется в одноярусных и многоярусных стендах-камерах.  Затем высокопрочная проволока натягивается гидродомкратами, после этого с помощью бетоноукладчиков добавляется бетон. На конечном этапе изделие подвергается термической обработке. Фермы обладают высокими показателями по морозостойкости, прочности, плотности и водонепроницаемости. Изделие обладают устойчивостью к коррозии и  трещинам. Масса изделия на выходе состовляет от 6 до 50 тонн.

Маркировка

Маркировка состоит из буквенно-цифровых обозначений, разделенных дефисами.

Первая группа содержит обозначение типоразмера фермы: арабскую цифру, обозначающую порядковый номер фермы (при необходимости), тип фермы и ее длину в метрах, округленную до целого числа.

Во второй группе указывают: порядковый номер фермы по несущей способности, класс напрягаемой арматуры (для предварительно напряженных ферм) и вид бетона (для ферм, изготовляемых из легкого бетона).

В третью группу входят дополнительные обозначения, отражающие особые условия применения ферм - их стойкость к воздействию агрессивных сред, сейсмическим воздействиям, а также обозначения конструктивных особенностей ферм - наличие дополнительных закладных изделий и др.

Например, для ферм, предназначенных для эксплуатации в условиях воздействия агрессивных газообразных сред, указывают показатели проницаемости бетона ферм, обозначаемые буквами: Н - нормальной проницаемости, П - пониженной проницаемости; для ферм зданий с расчетной сейсмичностью 7 или 8 баллов стойкость к сейсмическим воздействиям обозначают буквой С.

Транспортировка и хранение

Хранение ферм 4ФБС 24-8 осуществляется на специально оборудованных складах с ровным плоским основанием в  вертикальном положении в кассетах рассортированными по типоразмерам и маркам. Фермы транспортируются в вертикальном (рабочем) положении или с небольшим уклоном (до 10°). Составные элементы конструкции транспортируются по частям и собираются на месте. В процессе перевозки и хранения ферм должны быть установлены  инвентарные подкладки из дерева. Деревянные подкладки должны быть толщиной не менее 40 мм, шириной не менее 150 мм, длиной - на 100 мм больше ширины фермы. При хранении прокладки размещаются в пределах опорных узлов и в местах установки опорных закладных изделий.  При транспортировке подкладки располагаются в пределах опорных узлов и в местах установки опорных закладных изделий или в местах, прописанных в рабочих чертежах.
