Плиты ПТ и ПД (для лотков ЛК)

НаименованиеДлинаШиринаВысота
ПД 36-30-6 360 × 280 × 60 мм360 мм280 мм60 ммЦена: Рассчитать стоимость
ПД 36-45-6 360 × 430 × 60 мм360 мм430 мм60 ммЦена: Рассчитать стоимость
ПД 36-60-8 360 × 580 × 80 мм360 мм580 мм80 ммЦена: Рассчитать стоимость
ПД 75-120-12 740 × 1180 × 120 мм740 мм1180 мм120 ммЦена: Рассчитать стоимость
ПД 75-150-12 740 × 1480 × 120 мм740 мм1480 мм120 ммЦена: Рассчитать стоимость
ПД 75-180-14 740 × 1780 × 140 мм740 мм1780 мм140 ммЦена: Рассчитать стоимость
ПД 75-210-14 740 × 2080 × 140 мм740 мм2080 мм140 ммЦена: Рассчитать стоимость
ПД 75-210-16 740 × 2080 × 160 мм740 мм2080 мм160 ммЦена: Рассчитать стоимость
ПД 75-240-14 740 × 2380 × 140 мм740 мм2380 мм140 ммЦена: Рассчитать стоимость
ПД 75-240-20 740 × 2380 × 200 мм740 мм2380 мм200 ммЦена: Рассчитать стоимость
ПД 75-30-6 740 × 280 × 60 мм740 мм280 мм60 ммЦена: Рассчитать стоимость
ПД 75-300-16 740 × 2980 × 160 мм740 мм2980 мм160 ммЦена: Рассчитать стоимость
ПД 75-300-20 740 × 2980 × 200 мм740 мм2980 мм200 ммЦена: Рассчитать стоимость
ПД 75-300-25 740 × 2980 × 250 мм740 мм2980 мм250 ммЦена: Рассчитать стоимость
ПД 75-45-6 740 × 430 × 60 мм740 мм430 мм60 ммЦена: Рассчитать стоимость
ПД 75-60-8 740 × 580 × 80 мм740 мм580 мм80 ммЦена: Рассчитать стоимость
ПД 75-90-10 740 × 880 × 100 мм740 мм880 мм100 ммЦена: Рассчитать стоимость
ПД 300-120-12 2990 × 1180 × 120 мм2990 мм1180 мм120 ммЦена: Рассчитать стоимость
ПД 300-150-12 2990 × 1480 × 120 мм2990 мм1480 мм120 ммЦена: Рассчитать стоимость
ПД 300-180-14 2990 × 1780 × 140 мм2990 мм1780 мм140 ммЦена: Рассчитать стоимость
ПД 300-210-14 2990 × 2080 × 140 мм2990 мм2080 мм140 ммЦена: Рассчитать стоимость
ПД 300-210-16 2990 × 2080 × 160 мм2990 мм2080 мм160 ммЦена: Рассчитать стоимость
ПД 300-240-14 2990 × 2380 × 140 мм2990 мм2380 мм140 ммЦена: Рассчитать стоимость
ПД 300-240-20 2990 × 2380 × 200 мм2990 мм2380 мм200 ммЦена: Рассчитать стоимость
ПД 300-300-16 2990 × 2980 × 160 мм2990 мм2980 мм160 ммЦена: Рассчитать стоимость
ПД 300-300-20 2990 × 2980 × 200 мм2990 мм2980 мм200 ммЦена: Рассчитать стоимость
ПД 300-300-25 2990 × 2980 × 250 мм2990 мм2980 мм250 ммЦена: Рассчитать стоимость
ПД 300-90-10 2990 × 880 × 100 мм2990 мм880 мм100 ммЦена: Рассчитать стоимость
ПДУ 60-60-8 580 × 580 × 80 мм580 мм580 мм80 ммЦена: Рассчитать стоимость
ПДУ 80-90-10 800 × 880 × 100 мм800 мм880 мм100 ммЦена: Рассчитать стоимость
ПДУ 110-120-12 1100 × 1180 × 120 мм1100 мм1180 мм120 ммЦена: Рассчитать стоимость
ПДУ 140-150-12 1350 × 1480 × 120 мм1350 мм1480 мм120 ммЦена: Рассчитать стоимость
ПДУ 150-150-12 1480 × 1480 × 120 мм1480 мм1480 мм120 ммЦена: Рассчитать стоимость
ПДУ 170-180-14 1650 × 1780 × 140 мм1650 мм1780 мм140 ммЦена: Рассчитать стоимость
ПДУ 190-210-14 1870 × 2080 × 140 мм1870 мм2080 мм140 ммЦена: Рассчитать стоимость
ПДУ 220-210-14 2170 × 2080 × 140 мм2170 мм2080 мм140 ммЦена: Рассчитать стоимость
ПДУ 230-240-20 2300 × 2380 × 200 мм2300 мм2380 мм200 ммЦена: Рассчитать стоимость
ПДУ 250-240-20 2500 × 2380 × 200 мм2500 мм2380 мм200 ммЦена: Рассчитать стоимость
ПДУ 300-300-20 2990 × 2980 × 200 мм2990 мм2980 мм200 ммЦена: Рассчитать стоимость
ПТ 36-30-6 360 × 280 × 60 мм360 мм280 мм60 ммЦена: Рассчитать стоимость
ПТ 36-45-6 360 × 430 × 60 мм360 мм430 мм60 ммЦена: Рассчитать стоимость
ПТ 36-60-8 360 × 580 × 80 мм360 мм580 мм80 ммЦена: Рассчитать стоимость
ПТ 75-120-12 740 × 1180 × 120 мм740 мм1180 мм120 ммЦена: Рассчитать стоимость
ПТ 75-150-12 740 × 1480 × 120 мм740 мм1480 мм120 ммЦена: Рассчитать стоимость
ПТ 75-150-14 740 × 1480 × 140 мм740 мм1480 мм140 ммЦена: Рассчитать стоимость
ПТ 75-180-14 740 × 1780 × 140 мм740 мм1780 мм140 ммЦена: Рассчитать стоимость
ПТ 75-180-16 740 × 1780 × 160 мм740 мм1780 мм160 ммЦена: Рассчитать стоимость
ПТ 75-180-20 740 × 1780 × 200 мм740 мм1780 мм200 ммЦена: Рассчитать стоимость
ПТ 75-210-14 740 × 2080 × 140 мм740 мм2080 мм140 ммЦена: Рассчитать стоимость
ПТ 75-210-16 740 × 2080 × 160 мм740 мм2080 мм160 ммЦена: Рассчитать стоимость
ПТ 75-210-20 740 × 2080 × 200 мм740 мм2080 мм200 ммЦена: Рассчитать стоимость
ПТ 75-240-14 740 × 2380 × 140 мм740 мм2380 мм140 ммЦена: Рассчитать стоимость
ПТ 75-240-20 740 × 2380 × 200 мм740 мм2380 мм200 ммЦена: Рассчитать стоимость
ПТ 75-240-25 740 × 2380 × 250 мм740 мм2380 мм250 ммЦена: Рассчитать стоимость
ПТ 75-300-16 740 × 2980 × 160 мм740 мм2980 мм160 ммЦена: Рассчитать стоимость
ПТ 75-300-20 740 × 2980 × 200 мм740 мм2980 мм200 ммЦена: Рассчитать стоимость
ПТ 75-300-25 740 × 2980 × 250 мм740 мм2980 мм250 ммЦена: Рассчитать стоимость
ПТ 75-45-6 740 × 430 × 60 мм740 мм430 мм60 ммЦена: Рассчитать стоимость
ПТ 75-60-8 740 × 580 × 80 мм740 мм580 мм80 ммЦена: Рассчитать стоимость
ПТ 75-90-10 740 × 880 × 100 мм740 мм880 мм100 ммЦена: Рассчитать стоимость
ПТ 300-120-12 2990 × 1180 × 120 мм2990 мм1180 мм120 ммЦена: Рассчитать стоимость
ПТ 300-150-12 2990 × 1480 × 120 мм2990 мм1480 мм120 ммЦена: Рассчитать стоимость
ПТ 300-150-14 2990 × 1480 × 140 мм2990 мм1480 мм140 ммЦена: Рассчитать стоимость
ПТ 300-180-14 2990 × 1780 × 140 мм2990 мм1780 мм140 ммЦена: Рассчитать стоимость
ПТ 300-180-16 2990 × 1780 × 160 мм2990 мм1780 мм160 ммЦена: Рассчитать стоимость
ПТ 300-180-20 2990 × 1780 × 200 мм2990 мм1780 мм200 ммЦена: Рассчитать стоимость
ПТ 300-210-14 2990 × 2080 × 140 мм2990 мм2080 мм140 ммЦена: Рассчитать стоимость
ПТ 300-210-16 2990 × 2080 × 160 мм2990 мм2080 мм160 ммЦена: Рассчитать стоимость
ПТ 300-210-20 2990 × 2080 × 200 мм2990 мм2080 мм200 ммЦена: Рассчитать стоимость
ПТ 300-240-14 2990 × 2380 × 140 мм2990 мм2380 мм140 ммЦена: Рассчитать стоимость
ПТ 300-240-20 2990 × 2380 × 200 мм2990 мм2380 мм200 ммЦена: Рассчитать стоимость
ПТ 300-240-25 2990 × 2380 × 250 мм2990 мм2380 мм250 ммЦена: Рассчитать стоимость
ПТ 300-300-16 2990 × 2980 × 20 мм2990 мм2980 мм20 ммЦена: Рассчитать стоимость
ПТ 300-300-20 2990 × 2980 × 200 мм2990 мм2980 мм200 ммЦена: Рассчитать стоимость
ПТ 300-300-25 2990 × 2980 × 250 мм2990 мм2980 мм250 ммЦена: Рассчитать стоимость
ПТ 300-90-10 2990 × 880 × 100 мм2990 мм880 мм100 ммЦена: Рассчитать стоимость

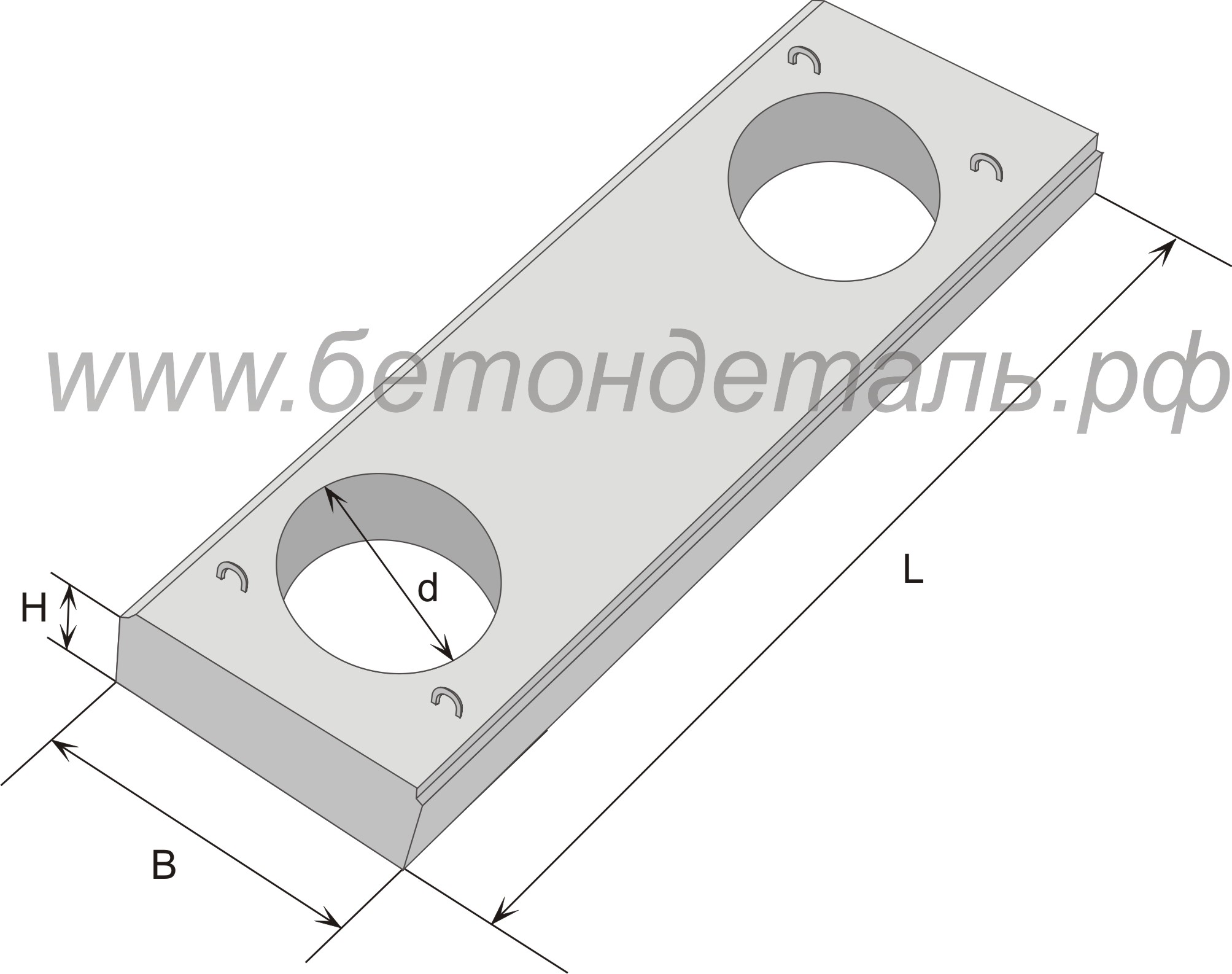

ПТО 150-150-12 1480 × 1480 × 120 мм1480 мм1480 мм120 ммЦена: Рассчитать стоимость
ПТО 150-180-14 1780 × 1480 × 140 мм1780 мм1480 мм140 ммЦена: Рассчитать стоимость
ПТО 150-240-14 2380 × 1480 × 140 мм2380 мм1480 мм140 ммЦена: Рассчитать стоимость
ПТО 200-240-14 2380 × 2000 × 140 мм2380 мм2000 мм140 ммЦена: Рассчитать стоимость
ПТУ 75-45-6 740 × 430 × 60 мм740 мм430 мм60 ммЦена: Рассчитать стоимость
ПТУ 100-60-8 980 × 580 × 80 мм980 мм580 мм80 ммЦена: Рассчитать стоимость
ПТУ 180-90-10 1780 × 880 × 100 мм1780 мм880 мм100 ммЦена: Рассчитать стоимость
ПТУ 210-120-12 2060 × 1180 × 120 мм2060 мм1180 мм120 ммЦена: Рассчитать стоимость
ПТУ 230-150-14 2340 × 1480 × 140 мм2340 мм1480 мм140 ммЦена: Рассчитать стоимость



Плиты перекрытия лотков ЛК (ПТ и ПД) Серия 3.006.1-8 выпуск 0-1 – это железобетонные изделия, которые применяются в качестве элементов перекрытия для различных каналов, в том числе, и трубопроводных. Такие плиты служат надежной защитой трубопроводов от механических повреждений, а, кроме того, являются дополнительной теплоизоляцией при сооружении тепловых сетей.

Плиты лотков железобетонные применяются для покрытия теплотрасс, однако область применения плит теплотрасс очень широка. Плиты перекрытия лотков от компании Бетондеталь были и остаются одними из наиболее востребованных конструкционных элементов. Бетонные плиты теплотрасс обеспечивают сохранность укладываемых в них труб и их устойчивость к подвижкам грунта. Они высокопрочные, имеют хорошую степень изоляции от внешних вод и малую теплоотдачу. Плиты ПД играют роль днища каналов, будучи уложенными под перевернутые лотки. Плита выпускается плоской четырехугольной, верхняя грань которой может быть немногим меньше нижней – такая форма позволяет лучше распределять вертикальную нагрузку. Плита перекрытия используется чаще всего при строительстве коммуникаций, которые имеют подземное расположение, а плиты соответственно, укомплектовываются лотками.

Плиты перекрытия лотков сегодня применяются повсеместно и изготавливаются в соответствии с несколькими ГОСТ, определяющими качества, которыми должны обладать плиты лотковые.

Производство

В процессе изготовления плит используются три основные технологии: гиперпрессования, вибропрессования и вибролитья. Плиты перекрытия лотков производятся из тяжелого бетона марки В25(М150). В ходе производства в бетонную смесь вводят специальные добавки, для увеличения долговечности и прочности изделия. Плиты армируются сварными сетками и каркасами из стержневой арматуры и проволоки, каркас закладывается под защитный слой бетона 15-25 мм. Все закладные изделия и арматура обрабатывается антикоррозионными составами.

Монтаж

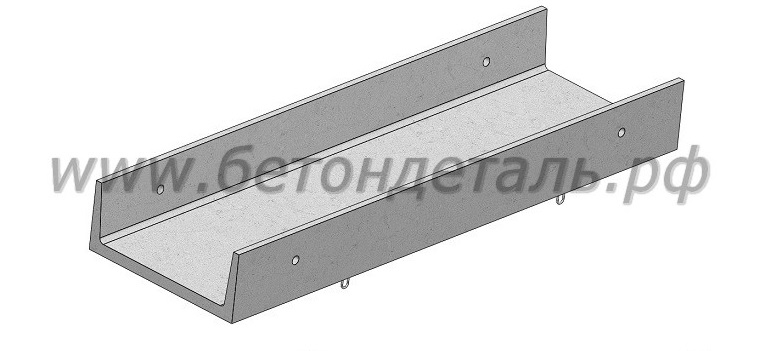

Монтаж плит ПТ и ПД осуществляется методом беспетлевого монтажа с помощью строповочных отверстий.  Плиты перекрытия ПТ ставятся на лотки, а затем свариваются металлическими скобами. Реже встречаются плиты, в конструкцию которых закладываются монтажные петли. Также плиты перекрытия лотков ПД могут выступать в качестве дна и устанавливаться в начале монтажа с последующей установкой на него перевернутого лотка ЛК.

Габариты

Плиты перекрытий лотков имеют длину, варьирующуюся от 495 до 720 мм, ширину – от 995 до 3950 мм, высоту – от 60 до 220 мм. Масса плиты достигает до 1000 килограмм.

Маркировка

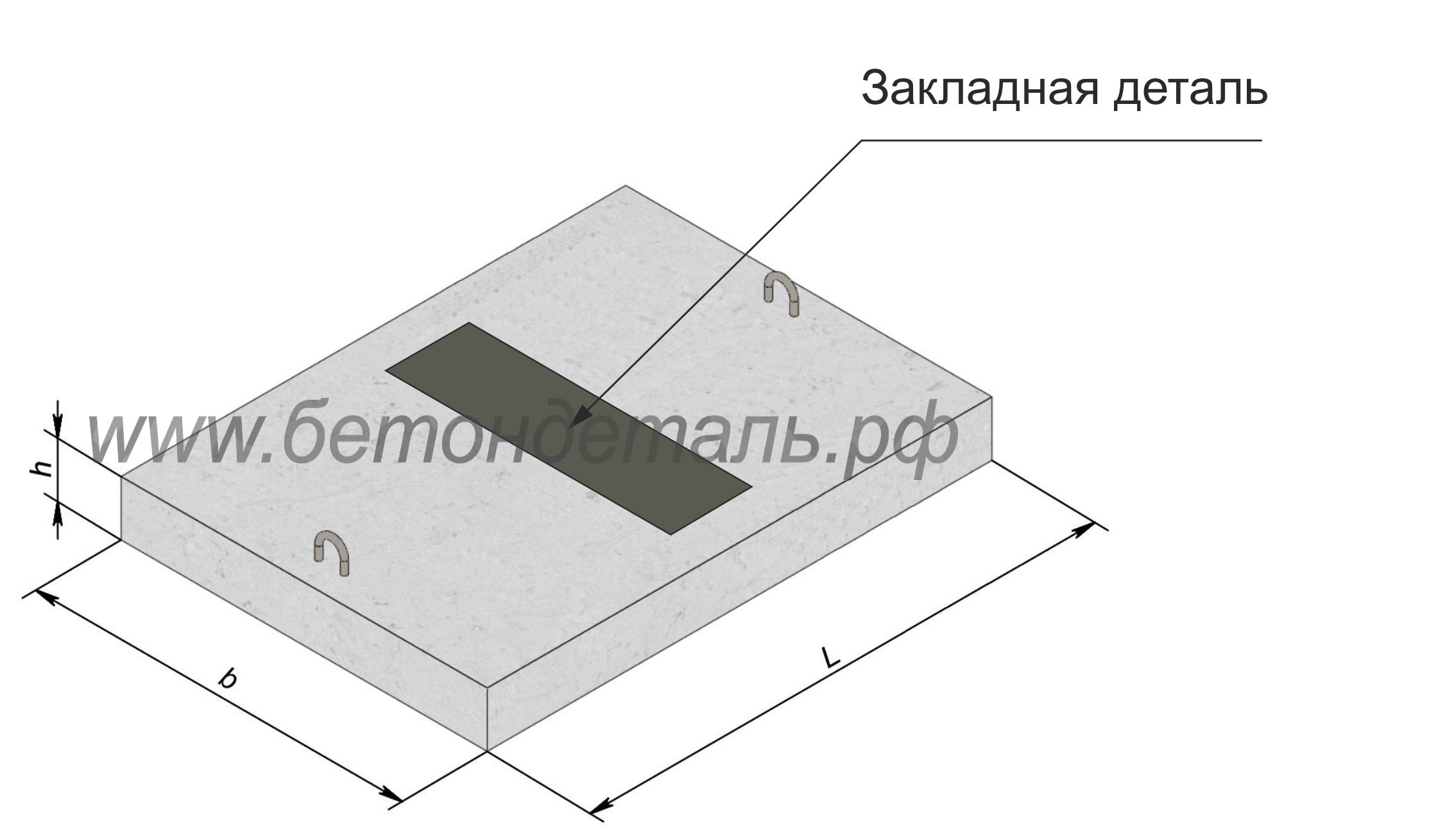

Маркировка  плит перекрытия лотков представляет собой цифробуквенные набор, включающий в себя условное обозначения длины, ширины и высоты. Последняя буква в обозначении: «а» – конструкция с закладными; «д» - доборная конструкция изделия.

Например, рассмотрим плиты ПТ 36-30-6, где:

«ПТ» - плита перекрытия лотков теплотрасс;

Цифра «36» - ширина;

Цифра «30» - длина;

Цифра «6» - высота.

Транспортировка и хранение

Транспортировка плит покрытия ПТ и ПД осуществляется в положении «на ребро». Изделия располагаются штабелями. Высота одного штабеля не должна превышать 2, 5 метров. Под нижний ряд плит, на выровненное основание, укладывается деревянная прокладка толщиной не менее 3 см. Транспортируют изделия различным транспортом, надежно зафиксированными, с применением прокладок и подкладок в местах расположения подъемных петель.



Железобетонные изделия, поставляемые компанией ООО «Бетондеталь» производятся по всем нормам и требованиям ГОСТ, имеют всю необходимую документацию и проходят жесткий контроль качества.
